今天與大家分享液晶拼接屏整機組成，及周邊線材知識講解，讓大家更加了解液晶拼接屏的配套。

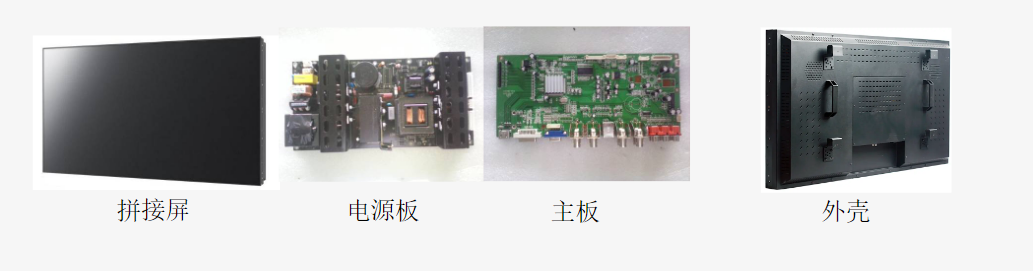

一、液晶拼接屏整機組成：
液晶拼接顯示單元是由以上各組件經各類線材按要求連接后組成一個整體，通電檢
測OK后，即為一個完整的液晶拼接顯示單元；

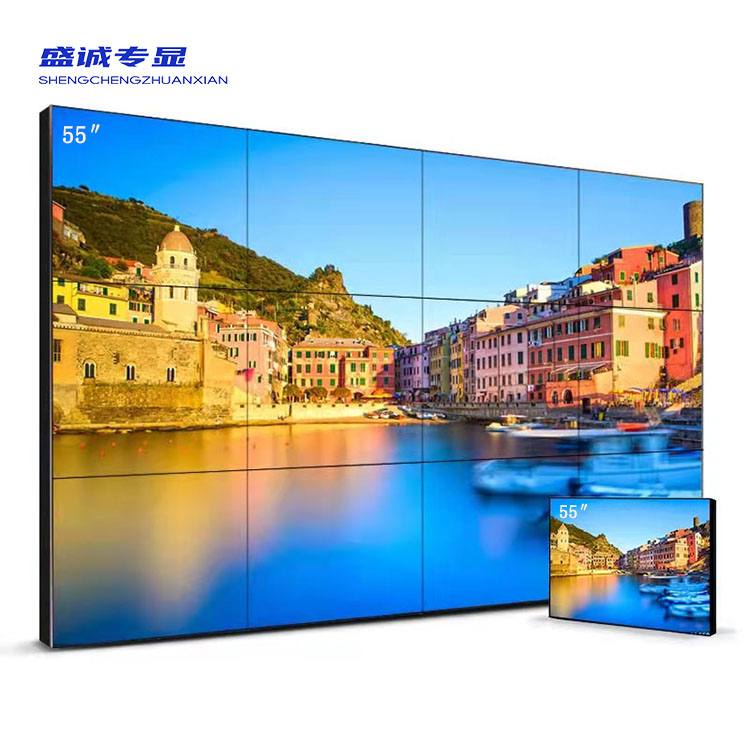

二、液晶拼接屏系統組成：
由多片液晶拼接顯示單元按一定長寬數量組合在一起，
并通過操作軟件結合信號中轉設備及信號傳輸線實現整屏或半屏，單屏等任意模式組合顯示所需要的信號；
三、液晶拼接屏線材傳輸：

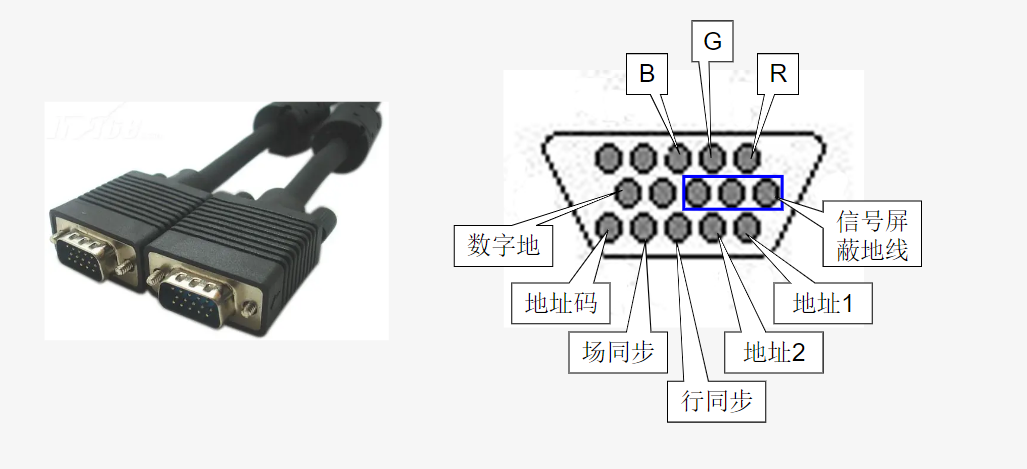

1、VGA高清線材：
VGA線是模擬視頻信號傳輸線，將三基色信號分別用
3根屏蔽線傳輸，傳輸模擬信號時也可以通過數字信號
的通訊來識別顯示器的型號或以及最佳分辨率等信息；
2、復合信號線：
復合視頻線也叫AV線，視頻線，是把圖像信號的三基色，同步信號，亮度信號，集成為1路信號傳輸；
根據接口的方式不同，可分為BNC頭，蓮花頭；
接線的時候只需要將屏蔽層接外殼，線芯接接頭的芯既可；
3、HDMI高清線：
HDMI線也是以純數字信號來傳輸圖像信號的，傳輸?shù)膬?nèi)容與模式和DVI線一樣，只是接口形狀或方式不一樣；
HDMI支持2聲道的音頻傳輸；
將HDMI線和DVI線說成高清線是不專業的，因?yàn)閂GA線，復合視頻線，都支持傳輸高清圖像信號；
4、DVI信號線：
DVI線有2種，1種是DVI-D 以純數字信號來傳輸圖像信號的，抗干擾能力強，不帶音頻傳輸;
1種是DVI-I兼容DVI-D并內置兼容VGA信號傳輸；

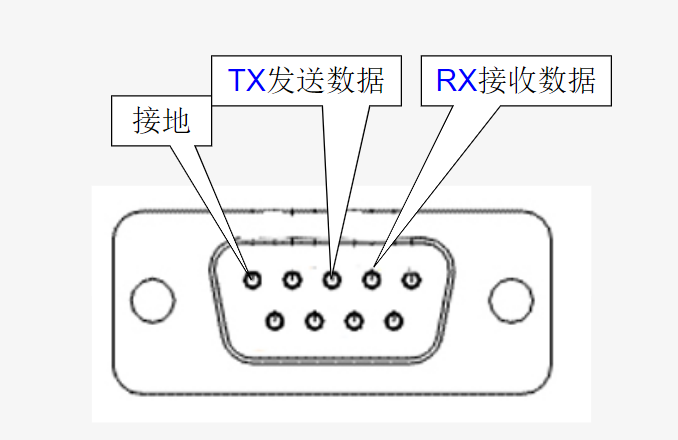

5、RS232線：
RS232是PC與外部設備通訊的主要方式之一，RS232又稱為串口線，共9針，簡單應用時可以是2根或3根，分別是接地，發送，接收；
我們拼接屏應用時，只需要接5腳和3腳既可，外置拼接處理器和矩陣則需要接5腳，2腳，3腳，電腦的3腳是TX，根據實際，某些設備的3腳是TX，所以接線時2、3腳需要交叉接線，某些設備的3腳是RX，則不需要交叉接；
6、RJ45線：
RJ45線就是我們俗稱的網線，里面有8芯；
RJ45線可以用來傳輸網絡信號，也可以用來傳輸RS232信號，甚至可以用來傳輸VGA信號，這是取決于設備設計的是什么接口方式；
比如我們拼接屏的RJ45插座，是用來傳輸RS232信號用的；

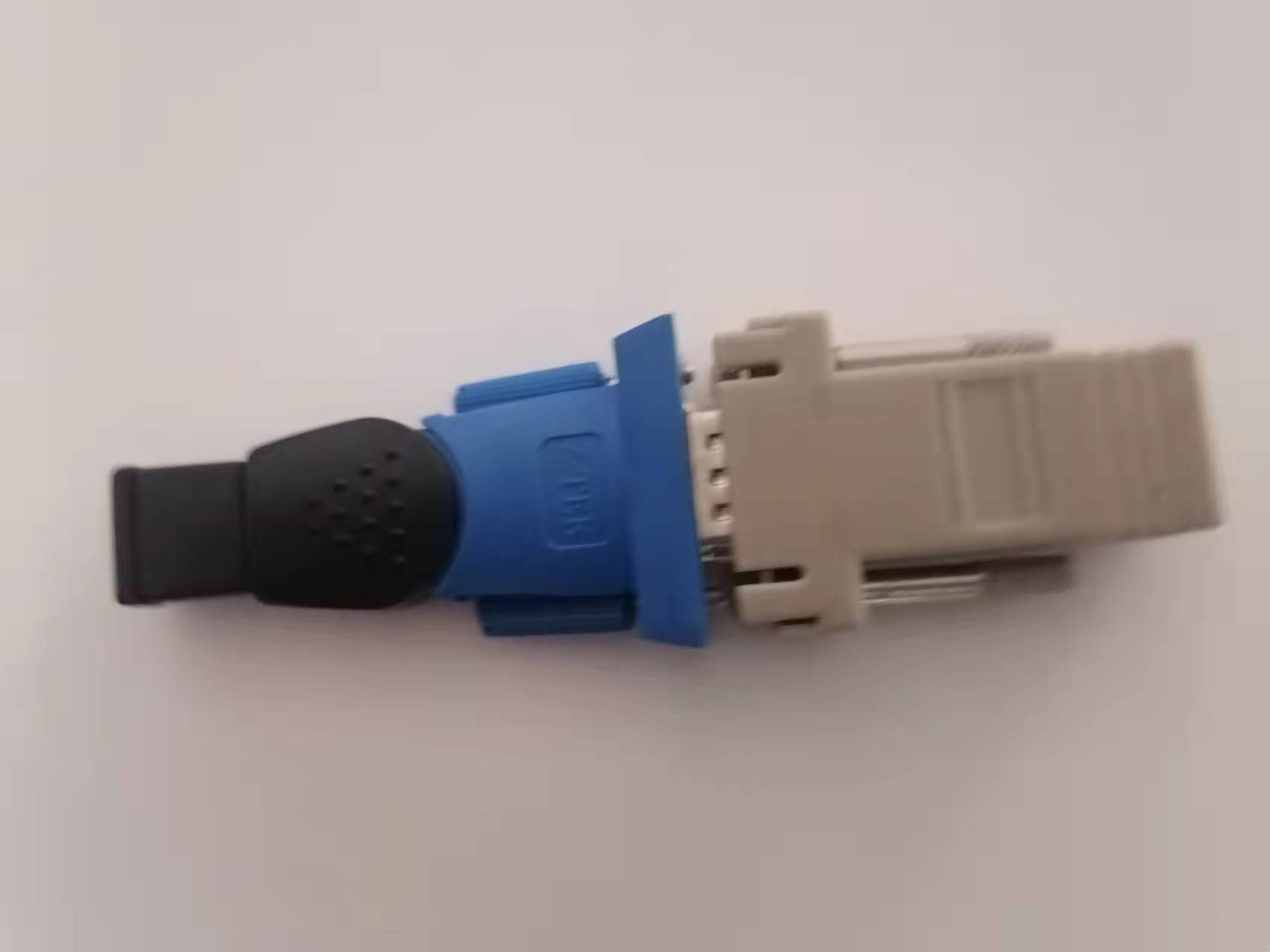

7、通訊轉接頭 RJ45轉RS232轉USB：
通訊轉接頭是PC與外部設備通訊的主要方式之一，又稱為并口線，一般用RJ45轉RS232轉USB獲得，應用時一般有2個頭，分別是+ - 也有標識為A B的，對接時只需要按設備上的標識一一對應接好既可；
